Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Gtech
Orzecznictwo:
CE/ROHS
Numer modelu:
3K(S)-Li
Standardowy 2U rack GTECH z napędem litowym Typ 1KVA / 2KVA / 3KVA UPS online z baterią litową, wyposażony w DSP i wersję true doubeTechnologia cotrol, szeroko stosowana w serwerach, sieciach, pomieszczeniach danych i aplikacjach informatycznych.
Charakterystyka:
Zerowy czas przeniesienia
Prawdziwe podwójne konwersje UPS online, zapewniają najbardziej kompleksową ochronę sprzętu krytycznego dla misji przed szerokim zakresem problemów jakości zasilania
Cyfrowe sterowanie oparte na DSP
Zaawansowane sterowanie cyfrowe DSP przynosi wysoką wydajność wysokiego współczynnika mocy, niskie zniekształcenie, zasilanie obciążenia doskonałą falą sinusową zasilanie prądem przemiennym
Akumulator litowo-jonowy
Zapewnia do 3x czasu zapasowego w wymiarze 50%, w porównaniu z zwykłym produktem UPS ołowiano-kwasowym
Interfejs sterowania kontaktem suchym dla BMS
Wbudowany interfejs Dry Contact do sterowania dominującym BMS, do sterowania ładowaniem i rozładowaniem na bazie przekazywania szczegółowych informacji BMS
Interfejs ModBUS z BMS
Wbudowany interfejs ModBUS ((RS485) z BMS, umożliwiający uzyskanie precyzyjnych informacji o akumulatorze (napięcie/soc/soh itp.) w celu lepszego przewidywania zachowania UPS i zabezpieczenia pętli sterowania zapasowego.
Ładowarka akumulatorów litowo-jonowych
Stały prąd, stałe napięcie, pływający, wyłączany ładowarka 4-stanowa dla baterii litowo-jonowej, otwarta do dostosowania logicznego zachowania dla pakietu baterii określonej przez klienta
Ultra szeroki zasięg wejściowy
Silna kompatybilność z ultra z środowiskiem elektrycznym, dobrze pozostać z ultra szerokim zasięgiem sieci 90V ~ 300V, 40 ~ 70Hz, dramatycznie zmniejszyć rozładowanie baterii, wydłużyć żywotność baterii.
Najlepsza zdolność ładowania
Do 0,9 Wykonawczy współczynnik mocy, 50/60 Hz Automatycznie dostosowujący się, wybieranie napięcia, idealnie pasuje do wszystkich rodzajów zastosowań
Kompatybilny z Gensetem
Możliwość pracy z szerokim zakresem Genset, izolowanie wahań i hałasu z Genset, zapewnienie stabilnego i czystego zasilania sprzętu użytkownika.
Wysoki współczynnik mocy wejściowej
Dzięki cyfrowo sterowanej technologii PFC, > 0,99 czynnik mocy wejściowej, skutecznie uniknąć zanieczyszczenia energii, zaoszczędzić koszty energii dla klienta
Niezawodna konstrukcja
Wykonane z silnej bazy z włókna szklanych (FR4) podwójnej strony PCB, firma z dużym składnikiem rozpiętości, znacznie poprawić niezawodność w trudnym środowisku, dobrze zaprojektowane wentylacji i pokrycia konformalnego,unikać gromadzenia się pyłu Zwiększenie odporności na korozję.
Otwarte na dostosowanie
Na podstawie potężnego sterownika i otwartej architektury, produkt może być dostosowany do potrzeb integracji systemu automatycznego lub inteligentnego systemu nadzoru
Wgląd w produkt:

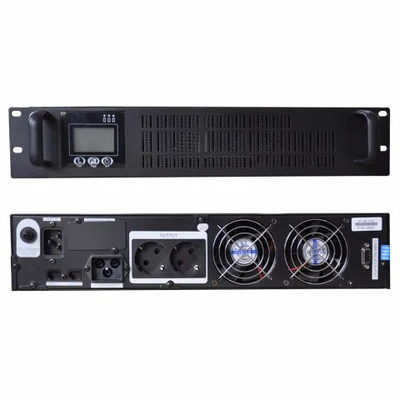

Widok z przodu 3K-Li
Widok z tyłu 3K-Li
Podłączenie między UPS a akumulatorem litowo-jonowym
Specyfikacje:
| Model | 1K- Li. | 1KS-Li | 2K- Li. | 2KS-Li | 3K- Li. | 3KS-Li | |||||||||||
| Pojemność | VA/W | 1kVA/900W | 2kVA/1,8kW | 3kVA/2,7kW | |||||||||||||
| Topologia | Podwójna konwersja UPS online | ||||||||||||||||
| Faza | Jednorazowy wejście Jednorazowy wyjście | ||||||||||||||||
| Główne wejście | Przesłanie | L/N+PE | |||||||||||||||
| Napęd nominalny | 208/220/230/240VAC | ||||||||||||||||
| Zakres napięcia | 90~300VAC | ||||||||||||||||
| Zakres częstotliwości | 40 Hz-70 Hz | ||||||||||||||||
| Współczynnik mocy wejścia | ≥ 0.99 | ||||||||||||||||
| Wyjście AC | Przesłanie | L/N+PE | |||||||||||||||
| Napięcie wyjściowe | 208/220/230/240VAC | ||||||||||||||||
| Regulacja napięcia | ± 1% | ||||||||||||||||
| Częstotliwość wyjścia | 50/60±4Hz ((Sync Mode) / 50/60Hz±0.1% ((Free Run) | ||||||||||||||||
| Forma fali | Fala sinus | ||||||||||||||||
|
Zniekształcenie (THDV%) |
< 2% ((Obciążenie liniowe) | ||||||||||||||||
| < 8% ((Nie-liniowe obciążenie) | |||||||||||||||||
| Zdolność do przeciążenia |
100% ~ 105% ciągłości. 60 Sek.@105%~130% obciążenia znamionowego 10 Sek.@130%~150% obciążenia znamionowego 0.3s.@>150% obciążenia znamionowego |
||||||||||||||||
| Efektywność | Tryb linii | 88% | 89% | 90% | |||||||||||||
| Tryb na baterię | 86% | 87% | 88% | ||||||||||||||
|
Akumulator & Ładowarka |
Narysowane napięcie akumulatora | 48VDC (domyślne dla 15 komórki LiFePO4) | |||||||||||||||
| Pojemność akumulatora | 600 WH | Bateria zewnętrzna zależy | 1000Wh | Bateria zewnętrzna zależy | 1000Wh | Bateria zewnętrzna zależy | |||||||||||
| Czas tworzenia kopii zapasowych | > 40 min @ pełne obciążenie | >30 min @ Pełne obciążenie | > 20 min @ Pełne obciążenie | ||||||||||||||
| Prąd ładowania | 4A/8A | ||||||||||||||||
| Napięcie ładowania | 52.8V ((default for 15cell of LiFePO4)) / Zindywidualizowane zgodnie z żądaniem baterii | ||||||||||||||||
|
Zachowanie ładowarki Ochrona |
CC. CV. Pływający. Wyłączanie 4 stanów 3 pętla ochrony przed nad napięciem, interfejs zabezpieczenia dla interfejsu wyłączającego nad temperaturą/nad ciśnieniem |
||||||||||||||||
| Fizyczne | Styl podwozia | RACK / wieża (oddzielona) | |||||||||||||||
| Wymiar półki |
1K: 438x88 ((2U) X400mm 1KS: 438x88 ((2U) X400mm |
2K: 438x88 ((2U) X500mm 2KS:438x88 ((2U) X400mm |
3K: 438x88 ((2U) X650mm 3KS:438x88 ((2U) X400mm |
||||||||||||||
| Wymiar wieży |
C1KS/C2KS: 145×220×390mm C3KS: 190×318×365mm C1K: 190×318×365mm C2K/C3K:190×318×415MM |
||||||||||||||||
| Waga (wieża) | 100,8 kg | 50,0 kg | 160,5 kg | 50,5 kg | 180,0 kg | 70,9 kg | |||||||||||
| Waga ((Rek) | 120,5 kg | 60,5 kg | 210,6 kg | 60,8 kg | 240,5 kg | 80,2 kg | |||||||||||
| HMI | LED Display | Status urządzenia głównego/baterii, poziom obciążenia, poziom baterii, tryb działania | |||||||||||||||
| Ekran LCD z wskaźnikiem LED | Wpływ główny napięcie, częstotliwość, poziom obciążenia, tryb działania, stan stanu | ||||||||||||||||
|
Standardy Komunikacja |
1. RS232 PORT 2. Karta sieciowa: Wspiera SNMP, TCP/IP Protokół, dla zdalnego monitorowania UPS za pośrednictwem Smart Phone APP, strona internetowa, PC Monitor Software, Wspiera serwer / NAS wyłączenie 3Interfejs suchego kontaktu do sterowania BMS
|
||||||||||||||||
|
Środowisko operacyjne Wytrwałość |
Zakres temperatury | -10 ~ 50oC | |||||||||||||||
| Względna wilgotność | 0-98% ((Nie kondensujące) | ||||||||||||||||
| Akustyka Hałas | < 55 dB @ 1 metr | ||||||||||||||||
