Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Gtech
Orzecznictwo:
CE/ROHS
Numer modelu:
PT
Opis:

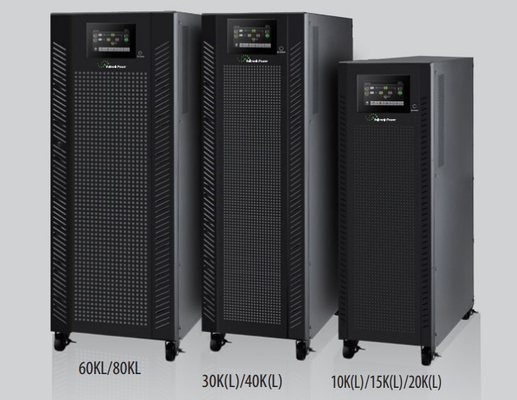

Gtech 3-fazowy UPS jest najbardziej wydajnym sposobem dostarczania energii do poziomów obciążenia zazwyczaj wyższych niż 10 kW, takich jak centra danych lub zastosowania przemysłowe.Ta internetowa podwójna konwersja zapewnia najwyższy poziom jakości zasilania i jest zazwyczaj używana do ochrony obciążeń krytycznych, co umożliwia inwerterowi wytwarzanie doskonałej mocy wyjściowej, wolnej od fluktuacji napięcia i częstotliwości w głównym źródle zasilania.
Baterie są podłączone do systemu (baterie ołowiowe lub litowe) i zapewniają niezawodne zasilanie zapasowe w przypadku awarii wejścia prądu przemiennego z zerowym czasem transferu.Sprostownik UPS przyjmuje ładunek i zaczyna ładować baterieTo topologia optymalizuje wydajność UPS, a ten 3-fazowy UPS jest szeroko stosowany w centrach danych, salach komputerowych,aplikacje telekomunikacyjne i transportowe
Co jest wyjątkowe:
• Prawdziwe podwójne nawrócenie
• Technologia DSP gwarantuje wysoką wydajność
• Korekta współczynnika mocy wyjściowej 1 i współczynnika mocy czynnej
• Tryb konwertera częstotliwości 50Hz/60Hz
• Tryb oszczędzania energii ECO i funkcja EPO (wyłączenie zasilania awaryjnego)
• Kompatybilny z generatorem
• Wielokrotna komunikacja SNMP+USB+RS-232
• trójstopniowa rozszerzalna konstrukcja ładowania dla optymalizacji wydajności baterii
• regulowane liczby baterii dla modeli długotrwałych
• Dostępny obwodnik konserwacyjny
• Dostępne działanie równoległe
• Opcjonalny transformator izolacyjny (tryb odrzucania hałasu)
• Funkcja włączenia zasilania
Specyfikacje:
| Modelowy | 10K (L) * | 15K ((L) | 20K (L) * | 30K (L) * | 40K (L) | 60KL | 80KL | |||
| PRACJA | 3Ph w/ 3Ph na zewnątrz lub 3Ph w 1Ph na zewnątrz lub 1Ph w 1Ph na zewnątrz | 3-fazowe wprowadzenie / 3-fazowe wyłączenie | ||||||||
| ZAWAGA | 10KVA /10KW | 15KVA /15KW | 20KVA /20KW | 30KVA /30KW | 40KV /40KW | 60KVA /60KW | 80KVA /80KW | |||
| Zdolności równoległe | do 4 jednostek równolegle | do 6 jednostek równolegle | ||||||||
| INPUT | ||||||||||
| Nomienna napięcie | 3X400Vac (3Ph+N) /230Vac ((1Ph+N) | 3 x 380/400/415 VAC (3Ph+N) | ||||||||
| Zakres napięcia | 110-300 VAC @ 50% obciążenia 176-276 VAC @ 100% obciążenia |
-30% ~ +20% | ||||||||
| Zakres częstotliwości | 46~54 Hz lub 56~64 Hz | 40 ~ 70 Hz | ||||||||
| Wskaźnik mocy | ¥ 0,99 @ 100% obciążenia | |||||||||
| Zniekształcenie harmoniczne (THDi) | < 4% przy pełnym obciążeniu liniowym | |||||||||
| Wynik | ||||||||||
| Napięcie wyjściowe | 3X380/400/415Vac (3Ph+N) lub 208/220/230/240 VAC (1Ph+N) | 3 x 360*/380/400/415 VAC (3Ph+N) | ||||||||
| Regulacja napięcia prądu zmiennego (tryb baterii) | ± 1% | |||||||||
| Zakres częstotliwości (zakres synchronizowany) | 46~54Hz lub 56~64Hz | |||||||||
| Zakres częstotliwości (tryb baterii) | 50 Hz ± 0,1 Hz lub 60 Hz ± 0,1 Hz | 50/60 Hz ± 1% | ||||||||
| Wskaźnik bieżącej wysokości szczytu | 31 (maksymalnie) | |||||||||
| Zniekształcenie harmoniczne | W przypadku, gdy urządzenie nie jest w stanie wykonywać czynności technicznych, należy wprowadzić następujące zmiany: | |||||||||
| Przeniesienie Czas |
Tryb AC do trybu Batt. | Zero. | ||||||||
| Inwerter do bypassu | Zero. | |||||||||
| Forma fali (tryb Batt) | Czystą falę sinus | |||||||||
| Przesyłka Zdolność |
Tryb AC | 100-110% przez 60 min, 110-125% przez 10 min, 125%~150% 1min, >150% natychmiast | ||||||||
| Tryb na baterię | 100-110% przez 60 min, 110-125% przez 10 min, 125%~150% 1min, >150% natychmiast | |||||||||
| BYPASS | ||||||||||
| Nomienna napięcie | 3 x 380/400/415 VAC (3Ph+N) | |||||||||
| Zakres napięcia | -30% ~ +20% (regulowalne) | |||||||||
| Zakres częstotliwości (zakres synchronizowany) | 46~54Hz lub 56~64Hz | |||||||||
| Zdolność do przeciążenia | > 130% 1 minuta (domyślne) ; ciągła praca do czasu zabezpieczenia przełącznika (nieobowiązkowa) | |||||||||
| Wykorzystanie | ||||||||||
| Tryb AC | 950,5% | 960,0% | ||||||||
| Tryb ECO | 980,5% | 990,0% | ||||||||
| Tryb na baterię | 940,5% | 960,0% | ||||||||
| Akumulator | ||||||||||
| Standardowy Model |
Rodzaj akumulatora | 12V kwas ołowiowy | 12V kwas ołowiowy | 12 V/7 Ah | 12 V/9 Ah | N/A | ||||
| Liczby | (10+10) PCS | (16+16) PCS | (16+16) sztuk x 2 struny | |||||||
| Typowy czas ładowania | 4 godziny odzyskać 90% pojemności | 9 godzin odzyskać 90% pojemności | ||||||||
| Prąd ładowania (maks.) | 2A (regulowalne) | 1A ~ 12A | 1A ~ 16A (regulowalne) | |||||||
| Napięcie ładowania | +/-13,65V*N (N = 10) | +/-13.65V*N (N = 16~20) | +/-218 VDC ± 10% | |||||||
| Długotrwałe Model |
Rodzaj akumulatora | W zależności od zastosowań | ||||||||
| Liczby | 20 PCS | 32 PCS | +/-16 sztuk ~ +/- 20 sztuk (regulowane) | |||||||
| Prąd ładowania (maks.) | 1A/2A/3A/4A/5A/6A/7A/8A/9A/10A/11A/12A (regulowane) maksymalnie 12A | 1A ~ 12A (regulowane) | 1A~16 A (regulowalne) | 2A ~ 24 A (regulowalne) | 2A ~ 32A ((regulowalne) | |||||
| Napięcie ładowania | +/-136,5VDC±10% | +/-13.65V x N (N=16~20) | ||||||||
| Wskaźniki | ||||||||||
| Panel LCD | Status UPS, poziom obciążenia, poziom akumulatora, napięcie wejściowe/wyjściowe, czas rozładowania i warunki awarii | |||||||||
| Fizyczne | ||||||||||
| Standardowy Model |
Wymiar,DxWxH (mm) | 630 x 250 x 826 | 815 x 300 x 1000 | N/A | ||||||
| Waga netto (kg) | 103 | 139 | 225 | 250 | ||||||
| Długotrwałe Model |
Wymiar,DxWxH (mm) | 630 x 250 x 826 | 815 x 300 x 1000 | 790 x 360 x 1010 | ||||||
| Waga netto (kg) | 36 | 43 | 60 | 67 | 108 | 113 | ||||
| Środowisko naturalne | ||||||||||
| Temperatura działania | 0-40°C | |||||||||
| Operacja wilgotność | < 95% i nie kondensujące | |||||||||
| Wysokość** | 0 ~ 1500 m przy pełnym obciążeniu | |||||||||
| Poziom hałasu | Mniej niż 60 dB@1 Meter | Mniej niż 65 dB @1 Meter | Mniej niż 63 dB @1 Meter | Mniej niż 65 dB @1 Meter | ||||||
| Zarządzanie | ||||||||||
| Inteligentny RS-232 / USB | Wspiera Windows® Family, Linux i MAC | |||||||||
| Nieobowiązkowe SNMP | Zarządzanie energią z menedżera SNMP i przeglądarki internetowej | |||||||||
